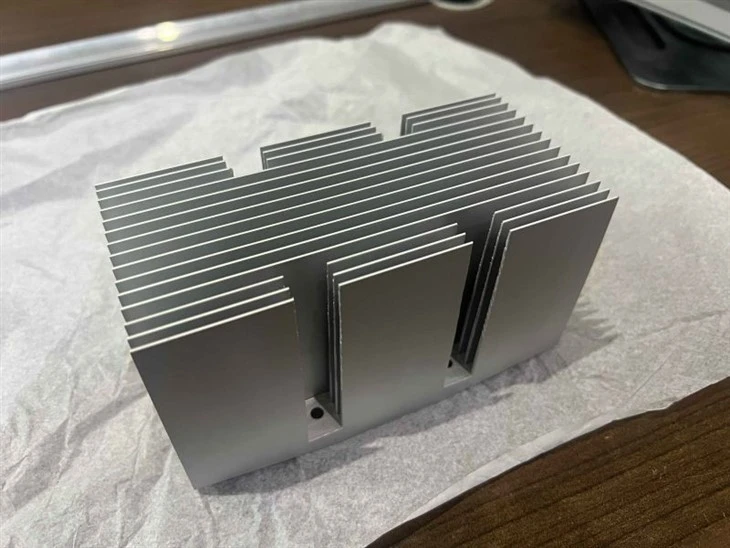

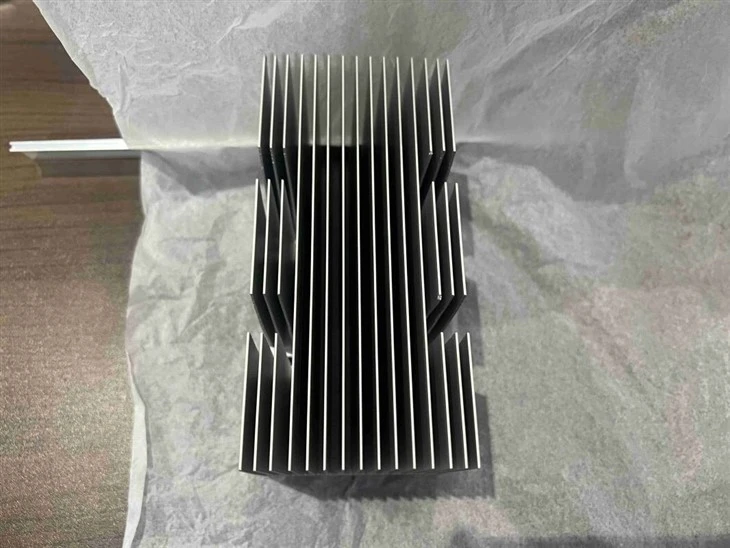

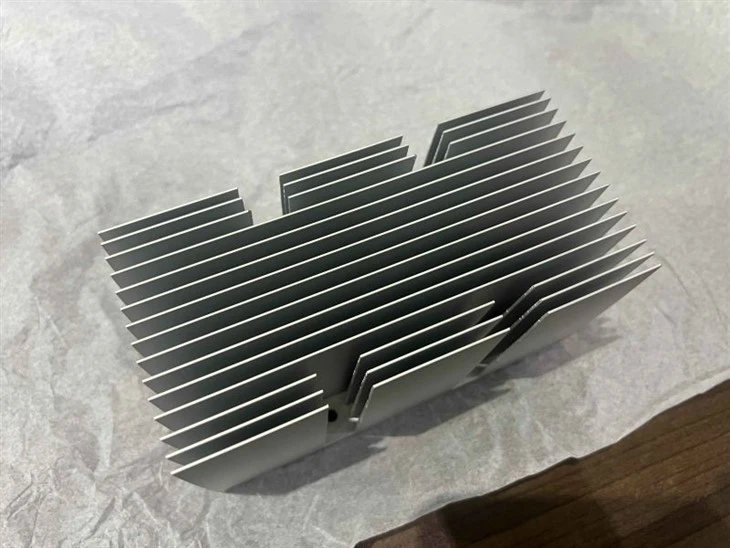

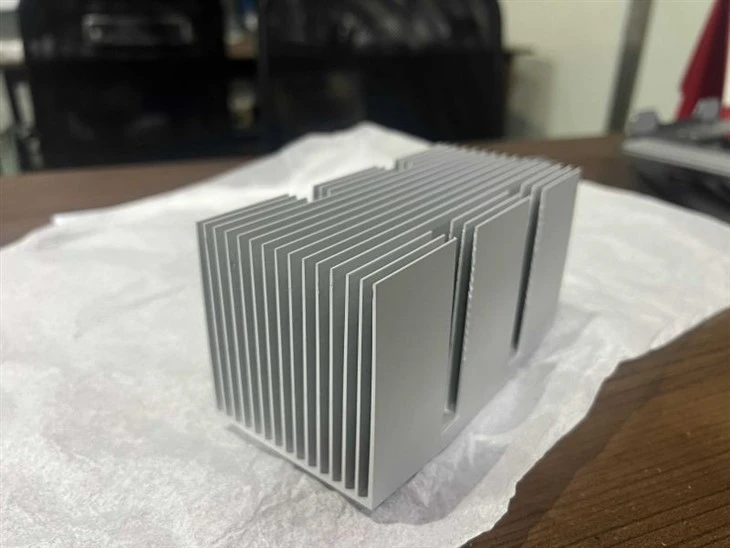

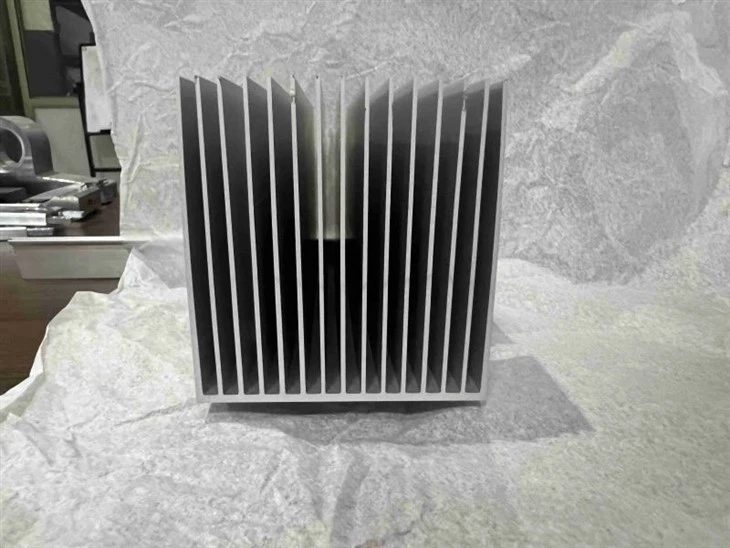

Ekstrudirani rashladni element s visokim omjerom rebra i otvora

Hladnjak s visokim omjerom rebra i razmaka vrsta je hladnjaka s relativno više zubaca i višom visinom rebara. Karakteristika ovog hladnjaka je da je omjer visine rebara i koraka rebara relativno velik. Obično se to izračunava omjerom visine peraja (H) i koraka peraja (L), označenog kao K=HL. Ako je izračunata vrijednost K veća od 8, može se govoriti o hladnjaku s visokim više rebara. Zbog većeg područja rasipanja topline i izvrsnog učinka rasipanja topline, hladnjak s visokim više rebara smatra se novom vrstom hladnjaka.

Ova metoda je najčešći i praktični pristup, pomoću kojeg se može utvrditi može li se razviti dizajnirani aluminijski profil hladnjaka. Općenito, što je veći višestruki, to su veći zahtjevi za matricu za ekstruziju aluminijskog profila, veća je težina i veći su zahtjevi za žilavost materijala matrice i racionalnost dizajna matrice. Trenutno, ZP HEAT SINK može razviti hladnjake s visokim omjerom između peraja i razmaka od preko 20 puta.

Proizvod: Aluminij
Materijal: AL 6063
Obrada: ekstrudiranje, CNC obrada, eloksiranje
Poteškoća: Ekstrudiranje zbog visokog omjera rebra i razmaka







Profili hladnjaka s visokim omjerom rebara i razmaka su profili visoke preciznosti koje je teško obraditi. Izvedba gotove disipacije topline serije hladnjaka s gustim rebrima je izvrsna i naširoko se koristi u novoj energiji, opskrbi strujom, strojevima za zavarivanje i drugim područjima.

Posebni procesi i dizajni potrebni su za proizvodnju profila hladnjaka s visokim omjerom zazora, a za uspješnu ekstruziju moraju se koristiti posebni kalupi. Obični mali pogoni za preradu nemaju tu mogućnost. Materijal kalupa za profile hladnjaka s visokim omjerom zazora mora biti izrađen od visokokvalitetnog legiranog čelika visoke čvrstoće otpornog na toplinu i mora biti podvrgnut kovanju, prethodnoj obradi i otkrivanju grešaka. Tvrdoća kalupa ne smije biti prevelika, a nitriranje treba izbjegavati.

Dizajn kalupa također treba usvojiti posebne kalupe za preusmjeravanje, široke ekspanzijske kalupe i ravne kombinirane kalupe u skladu s njihovim oblicima i tehničkim zahtjevima, a trebaju se napraviti precizni izračuni i raspodjele za strukturu i dimenzije svake veličine i dijela. Potrebni su precizni dizajni za elemente kao što su radne trake, izlazne trake, široki kutovi ekspanzije i veličine kalupa za preusmjeravanje radi precizne distribucije protoka i brzine metala. Osim toga, ključno je osigurati da se prati svaki detalj na crtežima i da se održavaju tolerancije tijekom proizvodnje kalupa. Kontrola popravka kalupa i rada na ekstruziji također je bitna tijekom proizvodnje takvih profila hladnjaka.
